เครื่องจักรบรรจุภัณฑ์: คู่มือปฏิบัติสำหรับโรงงานสมัยใหม่

เครื่องจักรบรรจุภัณฑ์ประกอบด้วย

เครื่องจักรอุปกรณ์บรรจุภัณฑ์เป็นคำรวมที่หมายถึงอุปกรณ์ที่เตรียมผลิตภัณฑ์เพื่อการป้องกัน การระบุ การจัดกลุ่ม การจัดการ และการกระจาย ขอบเขตอาจเริ่มต้นจากสถานีอัตโนมัติกึ่งอัตโนมัติขนาดกะทัดรัด หรือขยายไปจนถึงสายการผลิตอัตโนมัติเต็มรูปแบบพร้อมสายพานลำเลียง เซ็นเซอร์ อุปกรณ์ตรวจสอบ และการควบคุมการผลิต.

บรรจุภัณฑ์ปฐมภูมิ, บรรจุภัณฑ์ทุติยภูมิ และบรรจุภัณฑ์ตติยภูมิ

การแบ่งระดับที่เป็นประโยชน์ในขั้นแรกคือระดับบรรจุภัณฑ์ บรรจุภัณฑ์ชั้นปฐมภูมิสัมผัสกับผลิตภัณฑ์โดยตรง เช่น ซอง ถาด หรือขวด บรรจุภัณฑ์ชั้นทุติยภูมิจะรวมหรือป้องกันบรรจุภัณฑ์ชั้นปฐมภูมิหนึ่งชิ้นหรือมากกว่า โดยมักจะอยู่ในกล่องหรือห่อด้วยพลาสติก บรรจุภัณฑ์ชั้นตติยภูมิจะเตรียมกลุ่มสินค้าขนาดใหญ่สำหรับการจัดเก็บและขนส่ง โดยทั่วไปจะผ่านการปิดกล่อง การรัด หรือการวางบนพาเลท.

โรงงานอาจต้องการอุปกรณ์ในระดับใดระดับหนึ่ง หรือทั้งสามระดับ การกำหนดระดับการบรรจุหีบห่อก่อน ทำให้ง่ายต่อการเปรียบเทียบฟังก์ชันของเครื่องจักร และหลีกเลี่ยงการประเมินระบบที่ไม่เกี่ยวข้องภายใต้ข้อกำหนดเดียวกัน.

กลุ่มเครื่องจักรบรรจุภัณฑ์หลักในโรงงาน

ชื่อเครื่องจักรแตกต่างกันไปในแต่ละอุตสาหกรรม แต่สายการผลิตบรรจุภัณฑ์ส่วนใหญ่ประกอบขึ้นจากชุดฟังก์ชันที่คุ้นเคย การทำความเข้าใจฟังก์ชันเหล่านี้เป็นพื้นฐานที่ใช้งานได้จริงสำหรับการวางแผนเบื้องต้น.

เครื่องขึ้นรูป บรรจุ และห่อ

เครื่องขึ้นรูปสร้างบรรจุภัณฑ์จากฟิล์ม แผ่นกระดาษแข็ง หรือวัสดุแบนอื่นๆ เครื่องบรรจุจะจ่ายผลิตภัณฑ์ลงในภาชนะหรือถุง เครื่องห่อจะห่อหุ้มผลิตภัณฑ์รายชิ้นหรือสินค้าที่รวมกลุ่มกันในฟิล์มยืดหยุ่น ขึ้นอยู่กับการใช้งาน เครื่องจักรเครื่องเดียวอาจรวมหลายๆ การดำเนินการเหล่านี้เข้าด้วยกัน.

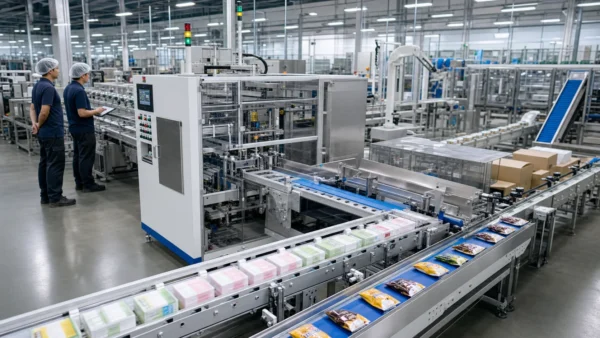

ระบบแพ็คแบบไหลแนวนอนมักใช้กับผลิตภัณฑ์ที่สามารถเคลื่อนที่ในแนวที่มั่นคงบนสายพานลำเลียง ระบบบรรจุแบบแนวตั้งเหมาะสำหรับผลิตภัณฑ์ที่สามารถบรรจุลงในถุงที่ขึ้นรูปได้ การห่อด้วยฟิล์มหดนิยมใช้เมื่อผลิตภัณฑ์ต้องการการจัดกลุ่มที่มองเห็นได้หรือชั้นป้องกันเพิ่มเติม การเปรียบเทียบโดยละเอียดใน คู่มือการบรรจุแบบโฟลว์แพ็ค, แบบหดรัด และแบบสุญญากาศ สามารถสนับสนุนการตรวจสอบรูปแบบเหล่านี้ได้ตั้งแต่เนิ่นๆ.

เครื่องบรรจุกล่องและเครื่องจัดการเคส

เครื่องบรรจุกล่องจะเปิด บรรจุ และปิดกล่องค้าปลีกหรือกล่องรอง กล่องแนวนอนส่วนใหญ่จะบรรจุผลิตภัณฑ์จากด้านข้าง ในขณะที่กล่องแนวตั้งจะบรรจุจากด้านบน รูปร่างผลิตภัณฑ์ วิธีการบรรจุ โครงสร้างกล่อง และความจำเป็นในการใส่เอกสารประกอบ ล้วนมีอิทธิพลต่อการกำหนดค่าที่เหมาะสม.

เครื่องพับกล่องและเครื่องปิดกล่อง

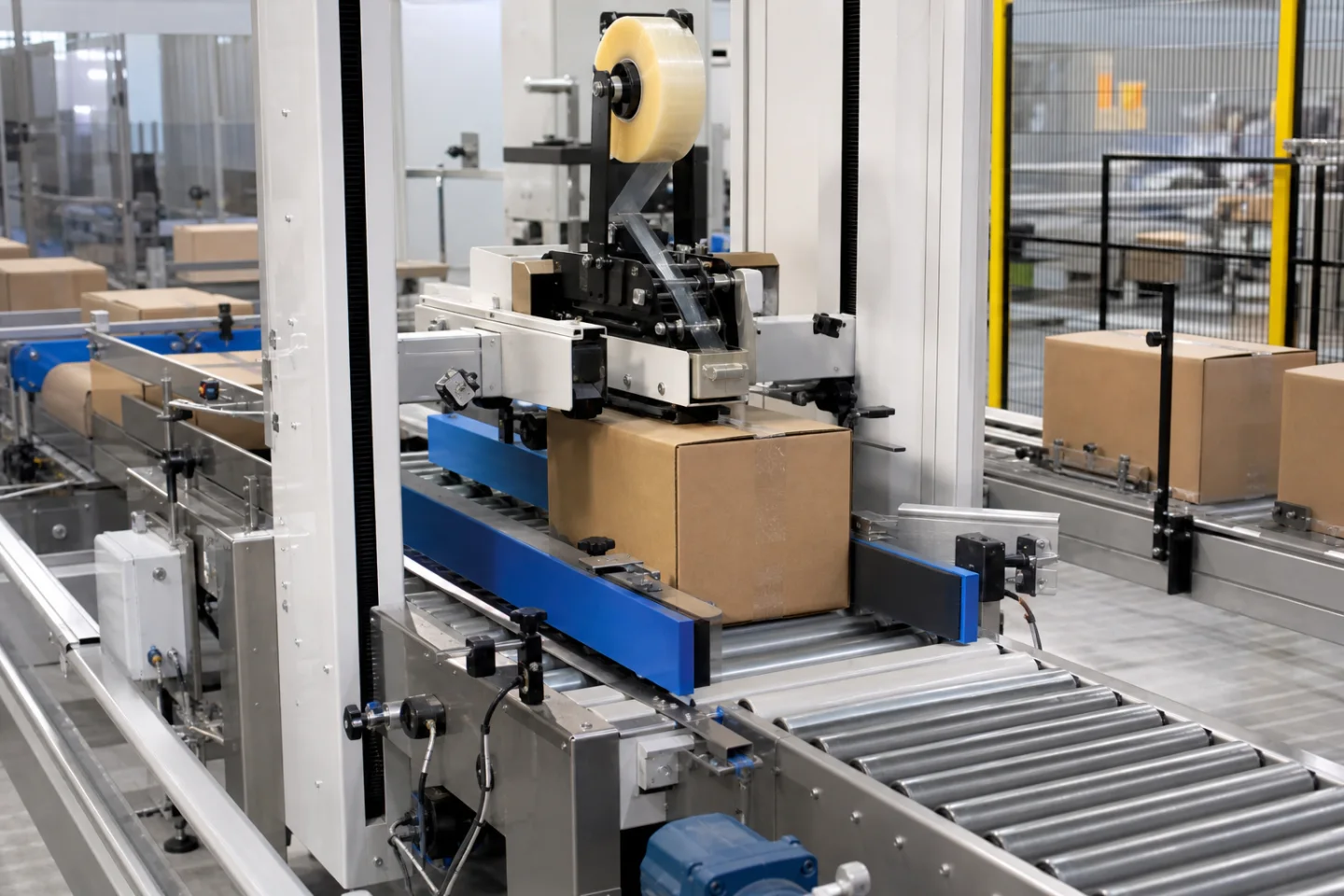

ถัดจากนั้น เครื่องขึ้นรูปกล่องจะขึ้นรูปกล่องกระดาษลูกฟูกและเตรียมพร้อมสำหรับการบรรจุ จากนั้นเครื่องปิดกล่องจะปิดกล่องที่บรรจุแล้วด้วยเทปหรือวิธีการอื่นที่กำหนดไว้ เครื่องจักรเหล่านี้สามารถทำงานได้อย่างอิสระ หรือเชื่อมต่อกับสายพานลำเลียงและสถานีบรรจุภัณฑ์ต้นน้ำ.

รายละเอียดที่ส่งผลต่อคุณภาพของการซีล

ขนาดกล่อง สภาพของกระดาษ ความสอดคล้องของลิ้นกล่อง ข้อกำหนดของเทปกาว และการนำทางของสายพานลำเลียง ล้วนส่งผลต่อผลลัพธ์การปิดผนึกที่มั่นคง ดังนั้น เครื่องจักรควรได้รับการตรวจสอบด้วยตัวอย่างกล่องจริง แทนที่จะพิจารณาจากขนาดที่กำหนดไว้เท่านั้น.

การเข้ารหัส การตรวจสอบ และระบบปิดสายการผลิต

ระบบการเข้ารหัส ใช้ข้อมูลวันที่ ข้อมูลชุด บาร์โค้ด หรือข้อมูลการตรวจสอบย้อนกลับ อุปกรณ์ตรวจสอบสามารถยืนยันน้ำหนัก การมีอยู่ ตำแหน่ง หรือคุณภาพของรหัสก่อนที่ผลิตภัณฑ์จะดำเนินการต่อไป ที่ปลายสายการผลิต อุปกรณ์รัด บรรจุ และวางบนพาเลท เตรียมสินค้าที่บรรจุเสร็จแล้วสำหรับการจัดการและการขนส่งที่ควบคุมได้.

สำหรับภาพรวมที่กว้างขึ้นของกลุ่มอุปกรณ์เหล่านี้ โปรดดูบทความเกี่ยวกับ เครื่องจักรบรรจุภัณฑ์ประเภทต่างๆ สำหรับโรงงาน.

วิธีเลือกเครื่องจักรบรรจุภัณฑ์ที่เหมาะสม

ข้อกำหนดที่เป็นประโยชน์สูงสุดควรเริ่มต้นด้วยผลิตภัณฑ์และกระบวนการ ไม่ใช่ความเร็วตามแค็ตตาล็อก การตรวจสอบทางเทคนิคที่ชัดเจนควรบันทึกประเด็นต่อไปนี้ก่อนที่จะมีการคัดเลือกอุปกรณ์.

ใช้ตัวอย่างที่เป็นตัวแทนในการประเมิน

แบบวาดผลิตภัณฑ์มีคุณค่า แต่ตัวอย่างที่นำเสนอสามารถแสดงลักษณะที่แบบวาดไม่สามารถอธิบายได้อย่างสมบูรณ์ บรรจุภัณฑ์แบบยืดหยุ่นอาจเปลี่ยนรูปร่าง กล่องอาจแตกต่างกันเล็กน้อยตามผู้จัดจำหน่ายหรือความชื้น และพื้นผิวผลิตภัณฑ์อาจตอบสนองต่อตัวนำและสายพานแตกต่างกัน การทดสอบตัวอย่างในช่วงขนาดที่คาดไว้จะช่วยให้ทีมวิศวกรรมมีพื้นฐานที่น่าเชื่อถือยิ่งขึ้นสำหรับเกณฑ์การยอมรับ.

ประเมินการเปลี่ยนไลน์การผลิตในฐานะส่วนหนึ่งของการผลิต

ในกรณีที่มีผลิตภัณฑ์หลายชนิดใช้เครื่องจักรเครื่องเดียว วิธีการเปลี่ยนถ่าย (changeover) มีความสำคัญเช่นเดียวกับความเร็วในการผลิต จุดปรับตั้งต่างๆ ควรเข้าถึงได้ง่าย สามารถทำซ้ำได้ และระบุตำแหน่งได้อย่างชัดเจน ส่วนประกอบของรูปแบบ (format parts) สูตรการผลิต (recipes) และการตั้งค่าการตรวจสอบ (inspection settings) ก็ควรถูกรวมไว้ในแผนการปฏิบัติงานด้วย.

การวางแผนสายการผลิตบรรจุภัณฑ์แบบครบวงจร

สายการผลิตทำงานตามความสัมพันธ์ระหว่างเครื่องจักรต่างๆ ความเร็วของสายพานลำเลียง ความจุของบัฟเฟอร์ ตำแหน่งเซ็นเซอร์ และตรรกะการควบคุม เป็นตัวกำหนดว่าแต่ละกระบวนการจะได้รับผลิตภัณฑ์ในอัตราที่จัดการได้หรือไม่ วัตถุประสงค์ไม่ใช่เพียงแค่การเชื่อมต่ออุปกรณ์ทางกายภาพ แต่คือการสร้างลำดับการทำงานที่ประสานกัน.

ปรับสมดุลกระบวนการตามปริมาณงานจริง

เครื่องจักรที่เร็วที่สุดไม่ได้กำหนดผลผลิตไลน์ที่มีประโยชน์โดยอัตโนมัติ การจัดหาต้นน้ำ เวลาตรวจสอบ การจัดการกล่อง และการสะสมปลายทางอาจมีอิทธิพลต่ออัตราที่ยั่งยืน ควรประเมินกำลังการผลิตในระดับไลน์ รวมถึงการหยุดตามปกติและการเปลี่ยนผลิตภัณฑ์.

การควบคุมและการสื่อสาร

สัญญาณเริ่ม (start) หยุด (stop) พร้อม (ready) ผิดพลาด (fault) และมีผลิตภัณฑ์ (product-present) ช่วยให้เครื่องจักรแต่ละเครื่องประสานงานกันได้อย่างปลอดภัย สำหรับระบบขั้นสูงมากขึ้น สูตร (recipes) ตัวนับ (counters) และข้อมูลการทำงาน (operating data) สามารถแบ่งปันกันได้ผ่านสถาปัตยกรรมการควบคุมที่ตกลงกัน รายการอินเทอร์เฟซ (interface list) ที่ชัดเจนช่วยลดความไม่แน่นอนในระหว่างการติดตั้ง (installation) และการทดสอบการทำงาน (commissioning).

เผื่อพื้นที่สำหรับการปฏิบัติงานและการบำรุงรักษา

ผังงานที่กะทัดรัดควรมีพื้นที่เพียงพอสำหรับการบรรทุกวัตถุดิบ การเคลียร์สินค้า การเปิดแผงป้องกัน การเปลี่ยนวัสดุสิ้นเปลือง และการบำรุงรักษา ข้อกำหนดในการเข้าถึงเหล่านี้ควรได้รับการพิจารณาในการทบทวนผังงานครั้งแรก ไม่ใช่แค่ในขั้นตอนการติดตั้งเท่านั้น.

โรงงานที่พิจารณาหลายกระบวนการที่เชื่อมโยงกันสามารถดู ระบบบรรจุภัณฑ์แบบบูรณาการ ความสามารถสำหรับการวางแผนเส้นทาง การเชื่อมต่ออุปกรณ์ และการประสานงานโปรแกรม.

การวางแผนเพื่อการบำรุงรักษาและการขยายตัวในอนาคต

กำหนดการตรวจสอบ ทำความสะอาด และเปลี่ยนอะไหล่ตามปกติ จะช่วยให้เครื่องจักรคงความแม่นยำและความพร้อมใช้งานตามที่ต้องการ แผนการบำรุงรักษาควรกำหนดชิ้นส่วนที่สึกหรอสำคัญ อะไหล่สำรองที่แนะนำ จุดหล่อลื่น การตรวจสอบเซ็นเซอร์ และบันทึกที่จำเป็นสำหรับงานที่ทำซ้ำ.

เตรียมทีมปฏิบัติการ

ผู้ปฏิบัติงานควรเข้าใจสถานะปกติของเครื่องจักร การบรรทุกวัสดุ การเปลี่ยนผลิตภัณฑ์ และการตอบสนองที่ถูกต้องต่อสัญญาณเตือน บุคลากรซ่อมบำรุงจำเป็นต้องเข้าถึงเอกสารทางไฟฟ้าและเครื่องกล ข้อมูลอ้างอิงอะไหล่ และขั้นตอนการแก้ไขปัญหาที่ปลอดภัย การฝึกอบรมจะมีประสิทธิภาพสูงสุดเมื่อใช้ผลิตภัณฑ์และสภาวะการทำงานจริงของโรงงาน.

ออกแบบโดยคำนึงถึงการขยายที่สมเหตุสมผล

สายการผลิตอาจจำเป็นต้องมีการเปลี่ยนแปลงขนาดผลิตภัณฑ์ วิธีการเข้ารหัส ขั้นตอนการตรวจสอบ หรือสถานีจัดการอัตโนมัติในภายหลัง การจัดสรรพื้นที่ในแผนผังสายพาน ระบบควบคุม และระบบสาธารณูปโภคอย่างสมเหตุสมผล จะช่วยให้การเปลี่ยนแปลงในอนาคตเป็นไปอย่างเป็นระเบียบมากขึ้น การวางแผนขยายงานควรคำนึงถึงความเป็นจริง โดยอิงตามทิศทางการผลิตที่ทราบ แทนที่จะเป็นการเพิ่มความซับซ้อนโดยไม่จำเป็น.

คำถามที่พบบ่อย

เครื่องบรรจุภัณฑ์กับสายการบรรจุภัณฑ์แตกต่างกันอย่างไร

เครื่องจักรบรรจุภัณฑ์ทำการดำเนินงานที่กำหนดไว้ เช่น การห่อหรือการปิดผนึกกล่อง สายการบรรจุภัณฑ์รวมเครื่องจักร สายพานลำเลียง และระบบควบคุมหลายเครื่องเข้าด้วยกันเป็นกระบวนการที่ประสานงานกัน.

กำลังการผลิตของเครื่องจักรควรสูงกว่าอัตราการผลิตในปัจจุบันหรือไม่

ค่าเผื่อที่เหมาะสมสามารถรองรับความแปรปรวนปกติและการเติบโตที่วางแผนไว้ได้ แต่ควรประเมินขีดความสามารถพร้อมกับกระบวนการทั้งหมด ความเร็วเครื่องจักรที่มากเกินไปมีคุณค่าจำกัดเมื่อการป้อน การตรวจสอบ หรือการจัดการขั้นปลายไม่สามารถรองรับได้.

อุปกรณ์บรรจุภัณฑ์ใหม่สามารถเชื่อมต่อกับสายการผลิตที่มีอยู่ได้หรือไม่

ในหลายกรณีก็ทำได้ การตรวจสอบควรยืนยันการถ่ายโอนผลิตภัณฑ์ ระดับสายพาน พื้นที่ว่าง สาธารณูปโภค ข้อกำหนดด้านความปลอดภัย และส่วนต่อประสานการควบคุม ก่อนที่จะอนุมัติการจัดวางขั้นสุดท้ายและข้อกำหนด.
